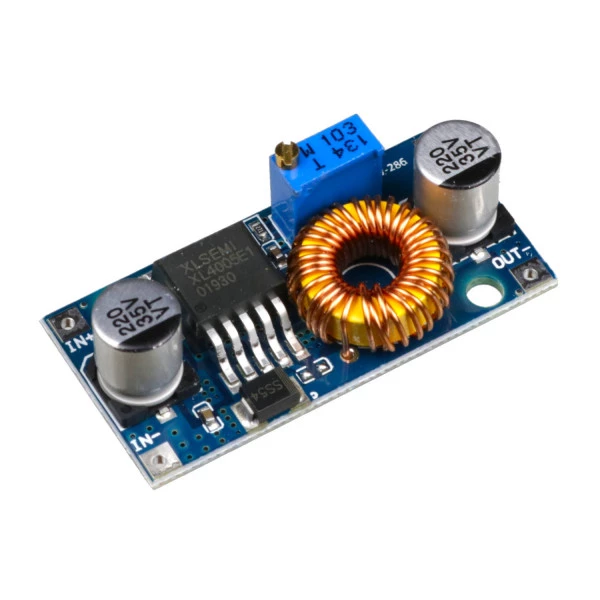

O XL4005 é um conversor DC/DC step down (abaixador) com frequência fixa no PWM de 300kHz, um componente capaz de conduzir uma corrente de até 5 amperes com alta eficiência e baixa ondulação. O controle de PWM ajusta o ciclo de trabalho linearmente de 0 a 100%, ajustando assim a tensão de saída que será entregue para a carga. Podemos encontrar os conversores step down em diversos circuitos eletrônicos como, por exemplo, monitores de LCD, modems ADSL, equipamentos de telecom e redes, entre diversos outros circuitos, um componente fundamental no dia a dia do projetista.

Dados técnicos:

• Tensão de entrada: 5Vdc a 32Vdc

• Tensão de Saída: 0,8Vdc a 30Vdc

• Queda mínima de tensão: 0,6Vdc

• Frequência de chaveamento: 300kHz

• Corrente máxima: 5A
